자동차 가공 산업

자동 가공용 휠에는 – 크랭크샤프트/캠샤프트용 유리질 CBN 휠 – 플라이휠용 수지 CBN 휠 – 밸브/밸브 시트용 다이아몬드/CBN 휠 – 브레이크 패드 연삭 휠 – 베어링 연삭 휠 – 볼 밸브용 다이아몬드 그라인딩 스틱 스톤이 포함됩니다

문의하기

자동 가공을 위한 REZZ의 시스템 솔루션

엔진 부품, 변속기 기어, 스티어링 시스템 및 브레이크와 같은 핵심 차량 부품의 표면 마감 및 치수 정확도를 향상시키는 것은 차량의 안전하고 신뢰할 수 있는 작동을 보장하기 위해 매우 중요합니다. 따라서 정밀 연마는 고품질 자동차 부품 제조에서 필수적인 공정입니다.

汽车分解图展示 (5)-1.png

REZZ는 자동차 산업에서 엔진, 섀시 및 변속기 부품 가공을 위한 초경도 연마 공구를 제공할 수 있습니다. 가공되는 자동차 부품에는 크랭크샤프트, 캠샤프트, 커넥팅로드, 변속기 케이스, 기어박스 샤프트, 클러치 하우징, 브레이크 디스크 및 드럼이 포함됩니다 실린더 블록, 실린더 헤드 알루미늄 휠 및 압력 등

REZZ는 크랭크샤프트 및 캠샤프트 연삭용 CBN 그라인딩 휠, 유리질 결합제 CBN 슬로팅 휠, 자동차 부품용 수지 결합 그라인딩 디스크, 다이아몬드 드레싱 롤, CBN 내면 연삭 휠, 다이아몬드 CBN 혼잉 스톤, 크랭크샤프트용 전기 도금 금속 CBN 그라인딩 휠, 밸브용 CBN 그라인딩 휠, 브레이크 플레이트 가공용 수지 결합 그라인딩 휠, 베어링용 다이아몬드 CBN 그라인딩 휠 등 초경재 제품으로 자동차 산업을 지원합니다.

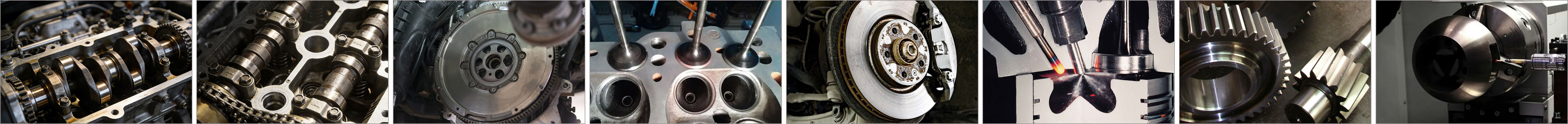

automobile industry app.jpg

엔진 부품 연삭

* 크랭크샤프트/캠샤프트용 유리질 CBN 휠

REZZ는 유리질 CBN 그라인딩 휠 및 유리질 알루미나 그라인딩 휠을 제공할 수 있습니다.

크랭크샤프트와 캠샤프트는 일반적으로 주철, 회주철, 단조강 및 분말야금재로 제작된다. REZZ 크랭크샤프트 캠샤프트 그라인딩 휠은 낮은 정밀도의 그라인딩, 완성 그라인딩 및 대피급 그라인딩에 사용할 수 있다. 일반적인 속도는 80-160m/s이다. 휠은 단일, 이중, 그룹 사용이 가능하며, 다양한 종류의 유리질 결합제를 제공할 수 있다. 유리질 CBN 그라인딩 휠은 크랭크샤프트 핀 그라인딩 및 저널 그라인딩의 고효율, 중형 그라인딩에 적합하다.

적용 가능한 기계 브랜드: JUNKER, SCHAUDT, LANDIS, TOYODA.

매개변수
모델	D(mm)	H/U(mm)	T(mm)
1A1	300-650	5-10	10-50
3A1 / 14A1	300-650	5-10	10-50
3F1	300-650	5-10	10-50
14LL1	300-650	5-10	10-50

* 플라이휠용 레진 결합 CBN 휠

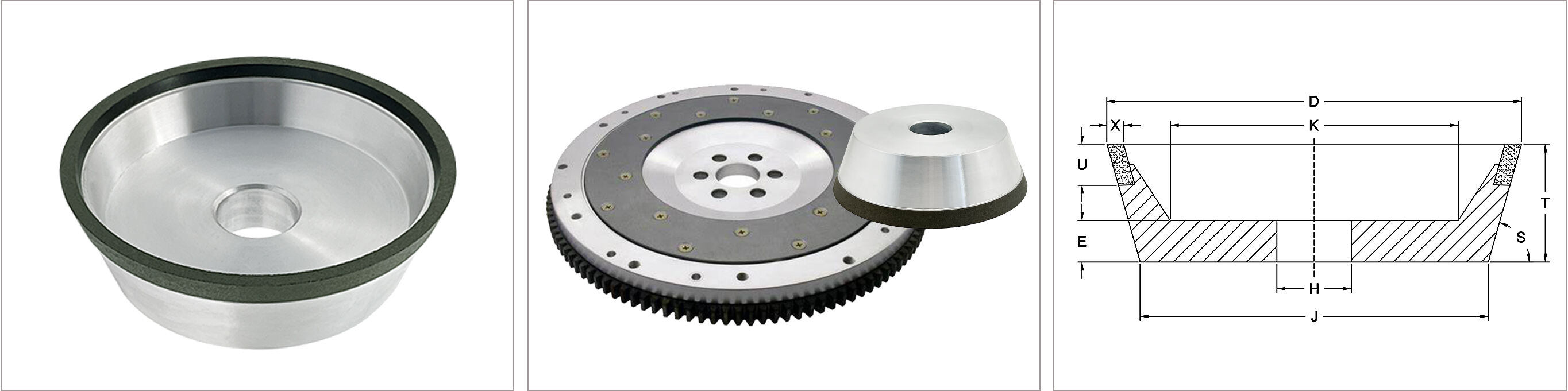

당사의 6인치 CBN 플라이휠 그라인딩 휠은 대부분의 플라이휠 그라인딩 기계에 표준으로 장착되는 휠이다. 이 휠들은 DCM Tech, Kansas Instruments, Kwik-Way, Peterson, RMC, Rogers, Van Norman, Winona Van Norman 및 1-1/4" 스핀들 아버를 갖춘 기타 플라이휠 그라인딩 기계와 호환된다.

flywheel grinding wheel.jpg

매개변수
모델	D(mm)	T(mm)	H(mm)	U(mm)	X(MM)
11V9	100	40	31.75	10	3
	125	40	31.75	10	3
	150	45	31.75	10	3
일반 입자도: D20 D46 D64

엔진 밸브 그라인딩

REZZ는 도금/유리질/금속 CBN 연삭숫돌을 제공합니다. 유리질 CBN 연삭숫돌은 밸브의 주요 부품 가공에 사용할 수 있으며, 밸브 절단 연삭, 밸브 샤프트 무심 연삭, 밸브 헤드 및 시트 연삭, 밸브 그루브 및 팁 라운드 연삭, 밸브 스템 끝 연삭 및 밸브 시트 연삭을 포함합니다.

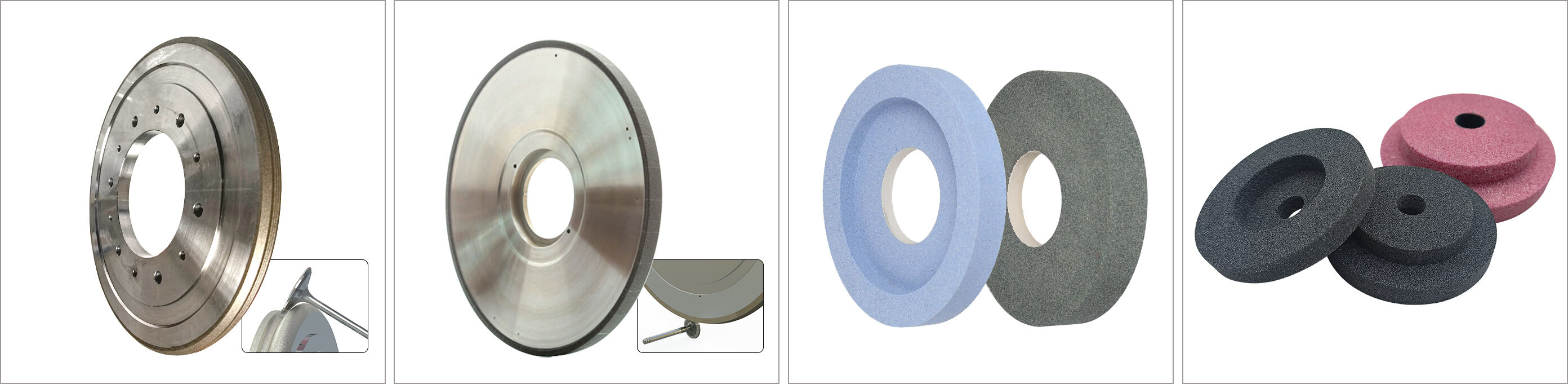

* 밸브 리페이싱 숫돌

REZZ는 유리질 CBN 연삭숫돌, 유리질 알루미나 연삭숫돌 및 실리콘 카바이드 연삭숫돌을 제공할 수 있습니다.

적용 가능한 기계: SVSII-D 시리즈 기계

valve grinding wheel.jpg

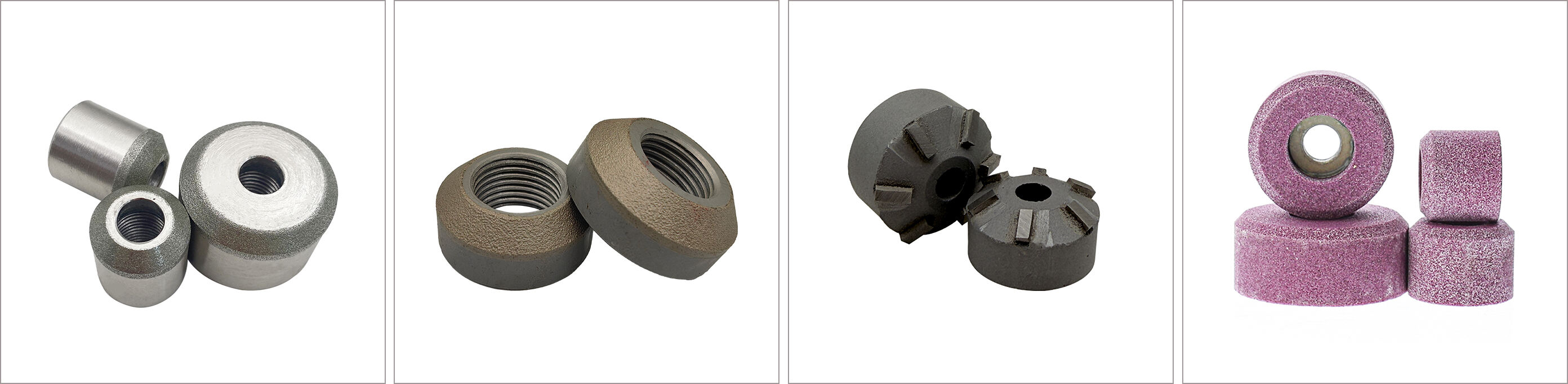

* 밸브 시트 연삭 숫돌

다이아몬드 연삭숫돌 - 연삭숫돌 각도: 30°, 45°, 55°, 60° - 크기: 18-66mm

연마숫돌 - 연삭숫돌 각도: 0°, 30 °, 45 ° -크기: 32mm, 33mm, 35mm, 36mm, 38mm, 41mm, 43mm, 44mm, 47mm, 51mm, 54mm, 57mm, 60mm.

적용 가능한 기계: Sioux 밸브 시트 그라인더, B&D 밸브 연삭 기계, Kwik-Way 밸브 시트 그라인더.

valve seat grinding wheel.jpg

브레이크 패드 연삭

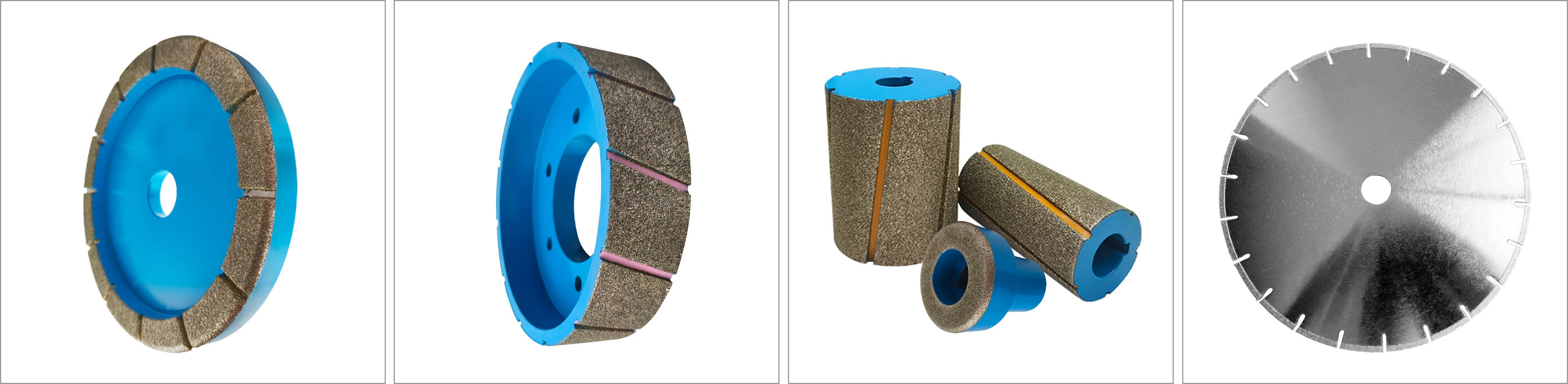

* 다이아몬드 브레이크 패드 연삭 휠

브레이크 디스크가 최적의 성능을 발휘하여 최대한의 안전성을 보장하려면 적절한 두께, 평행도 및 표면 마감이 필요합니다. 브레이크 패드의 성형, 베벨 가공 또는 모따기 작업 여부에 관계없이 이 연마 휠은 일관되고 정밀한 결과를 제공하여 효율성과 생산성을 향상시킵니다.

사이즈: 200mm, 250mm, 300mm, 맞춤형

그라인딩 방법: 표면 연삭, 내·외부 아크 연삭, 모따기, 홈 가공.

적용 가능한 기계: 국내 Baiyun, Jilin Wanda, Qingdao Furui, Golden Phoenix 등 브레이크 패드 그라인더; 해외 (COMEC, SANGSIN, BT 등) 브레이크 패드 그라인더 및 완전 자동 생산 라인

brake pad grinding wheel.jpg

연료 분사 연마

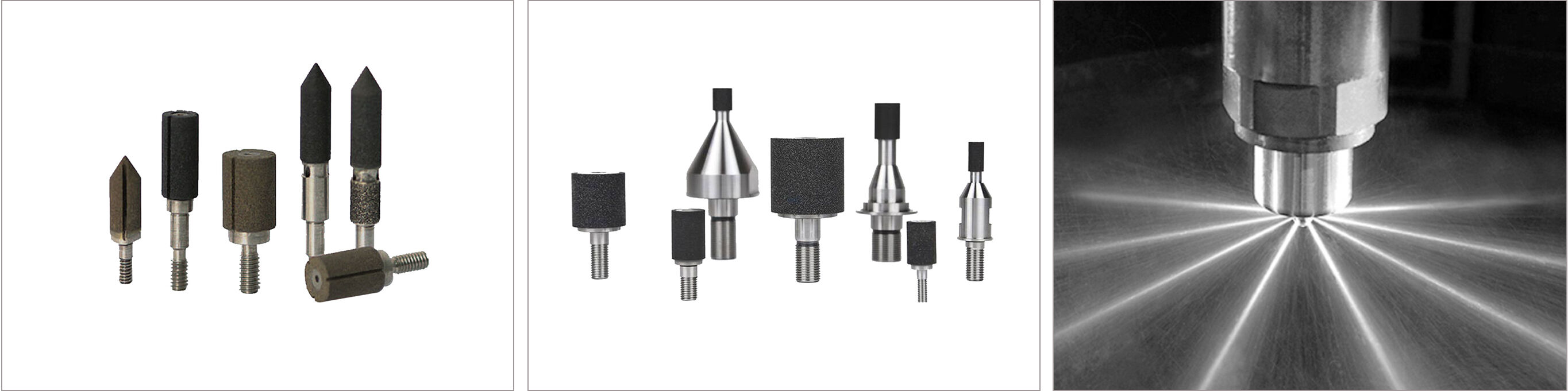

* 연료 분사 기술

연료 분사용 고정밀 초경도 공구의 개발 및 제조에 수십 년 간의 경험을 가진 REZZ는 엄격한 표면 품질 및 작업물 형상 요건을 충족시키는 기술을 완성했습니다. 이러한 좁은 공차를 달성하기 위해서는 해당 응용 분야에 특화하여 설계된 연삭 공구와 트레싱 공구를 정확히 매칭하는 것이 필수적입니다. 긴 보어 가공 시에는 낮은 연삭력을 확보하는 것이 매우 중요하며, 당사의 혁신적인 내부 냉각 공구는 니들 시트 가공의 표준으로 자리 잡고 있습니다.

작업물: 연료 분사 구멍, 연료 분사 시트

작업물 재료: 18CrNi8, GCr15, K340, 440c, 440J, 1538MV, 100Cr6 등

적용 가능한 기계: Studer S11, DL-GR7400

Fuel Injection Grinding wheel.jpg

기어 샤프트 연삭

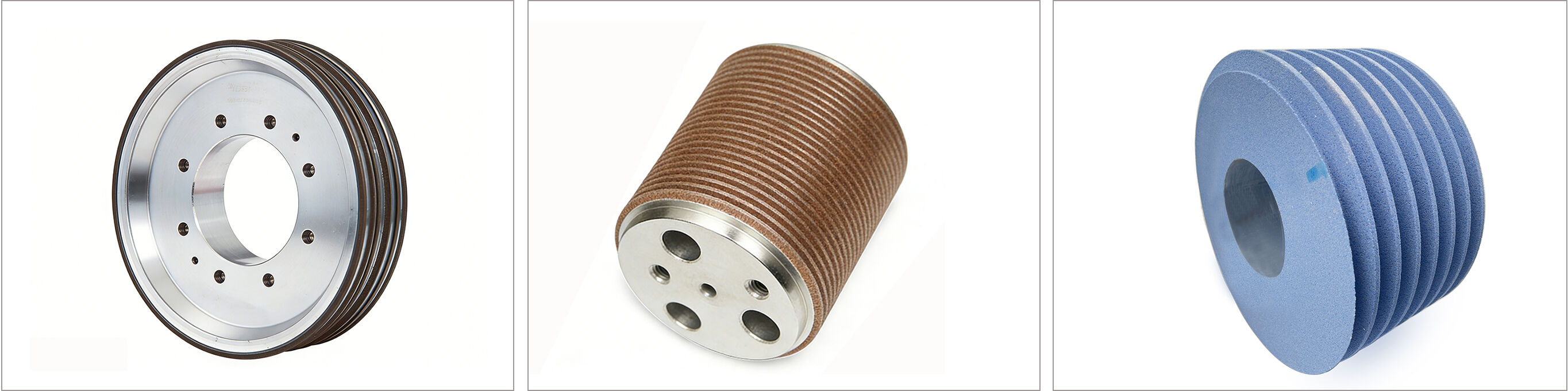

* 기어 샤프트 연삭

이 제품은 변속기 샤프트, 드라이브 샤프트, 스티어링 기어 및 기타 부품의 깊은 홈 가공을 위해 설계되었습니다.

소음과 연료 소비 감소를 위한 요구 사항이 강화됨에 따라 변속기 및 엔진 부품의 형상과 마감 품질에 대한 요구 조건이 점점 더 엄격해지고 있습니다. 정밀 연삭은 이러한 요구 사항을 충족하는 데 핵심적인 역할을 하며, meister Abrasives의 연삭 및 드레싱 공구는 이러한 높은 수준의 품질을 달성하는 데 필수적인 요소입니다.

Transmission Shaft and Gear Grinding.jpg

베어링 연삭

* 베어링 연삭 휠

REZZ 베어링 외륜 또는 내륜의 래핑 및 연마용 절삭 연삭 휠, 수지 다이아몬드 연삭 휠, 유리질 다이아몬드 CBN 양면 연삭 휠을 제공할 수 있습니다.

적용 가능한 기계: Wendt WBM, Viotoo, AMT, Stahli, Peter Wolters, Diskus, Agathon T&B, Fujisanki, Supfina, Melchiorre, Koyo, Lam Plan, Speedfam, Kemet, Gardner 및 기타 브랜드.

* 다이아몬드 및 CBN 내면 연삭 휠

REZZ는 유리질 다이아몬드 및 CBN, 소결 코란덤 내면 연삭 휠을 포함한 다양한 연삭 공구를 제공하며, 샹크 유무에 관계없이 내륜의 내공과 외륜 리스 경 가공에 사용되며, 고정밀 기어 보어 연삭에도 적용됩니다.

* 다이아몬드 드레싱 공구

치수
연마 방법	모델	D(mm)	T(mm)	H(mm)	W(mm)	X(MM)
표면 깎기	1A2, 2A2T, 6A2B	300-1500	/	/	40-350	3-10
원통 연마	1A1, 3A1, 14A1	200-900	25.4-50.8	25.4-304.8	/	12.7-20
센터리스 연마	1A1, 6A1, 9A1	125-60	50-350	75-305		5-10
내면 연마	1A1, 1A8, 1A1W	50.8-200	25.4	필요에 따라		필요에 따라
프로파일 갈기	필요에 따라
모든 비표준 크기와 입자는 맞춤형으로 제작할 수 있습니다.(크기나 도면만 알려주시면 됩니다)
