Индустрия на шестерните

Шлифовъчни дискове за зъбни колела включват: – непрекъснато генеративно шлифовъчно колело (червячно шлифовъчно колело) – профилно шлифовъчно колело – шлифовъчно колело за конични зъбни колела – керамични шлифовъчни пръстени за зъбните страни – диамантени инструменти за подравняване на шлифовъчни колела за зъбни колела

Свържете се с нас

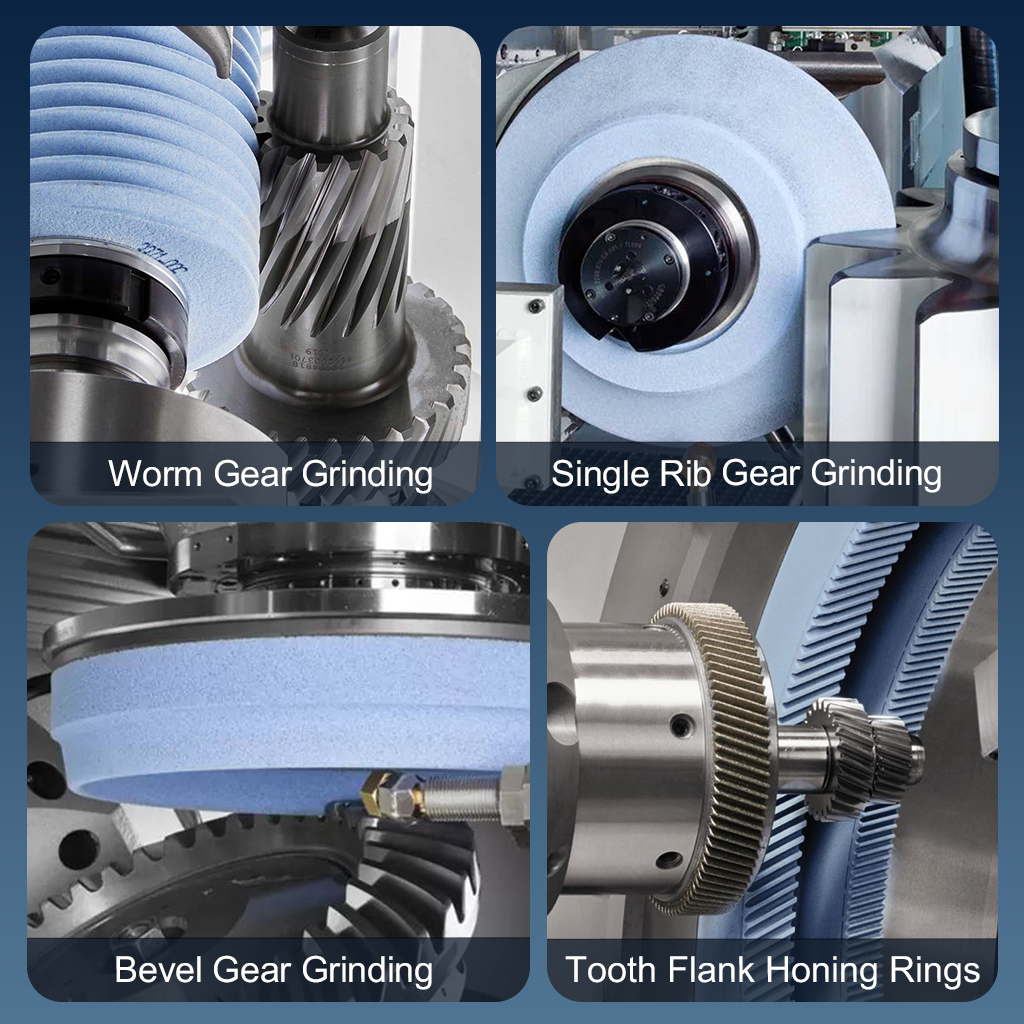

Системни решения от REZZ за шлифоване на зъбни колела

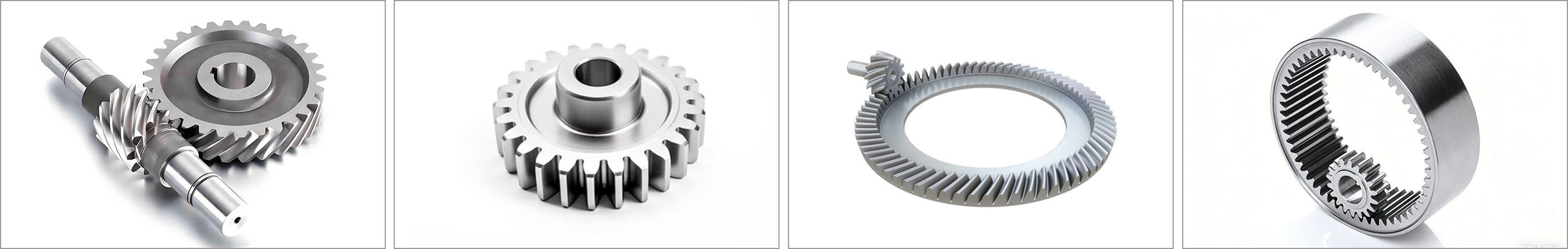

REZZ, водещ глобален доставчик на консумативи и инструменти за шлифоване на зъбни колела, се фокусира върху предоставяне на прецизни шлифовъчни решения „от край до край“ за производството на висококачествено оборудване. Основният асортимент продукти включва непрекъснати профилни шлифовъчни колела, червячни шлифовъчни колела, профилни шлифовъчни колела, шлифовъчни колела за конични зъбни колела, керамични шлифовъчни пръстени за зъбните страни и диамантени инструменти за подравняване на шлифовъчни колела за зъбни колела, което напълно отговаря на изискванията за ултрапрецизно обработване на зъбни колела в автомобилната, авиационно-космическата, вятърна енергетика и индустриалната роботика.

gear industry app.jpg

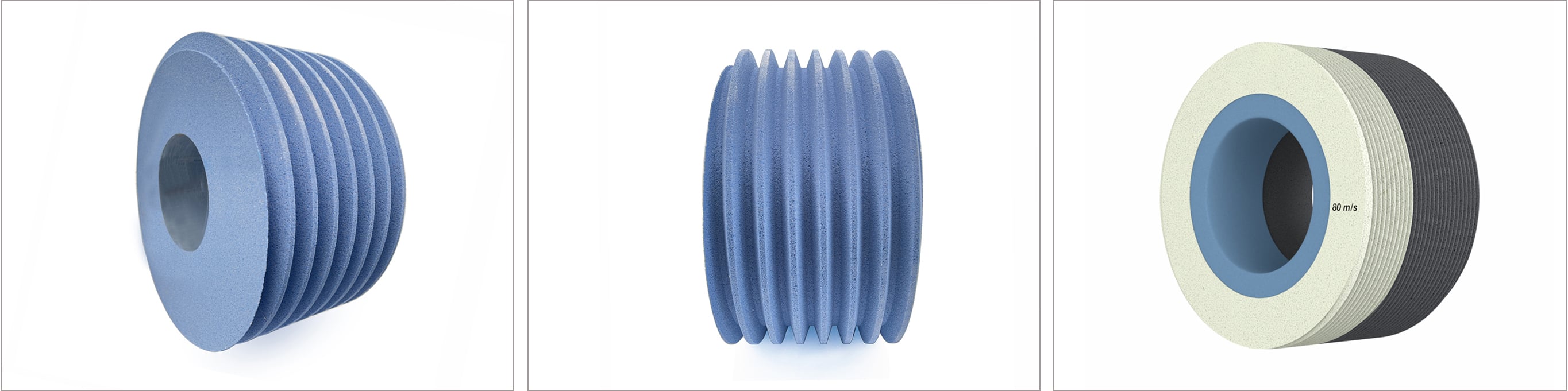

Червячно шлифовъчно колело

* Непрекъснато генеративно шлифовъчно колело за червячни зъбни колела

Нашето захранване с червяк SG абразивен диск използва високоефективни керамични абразиви, които могат ефективно да намалят силата на шлифоване и да подобрят качеството на повърхността.

Непрекъснатият керемилен шлифовъчен диск се използва предимно за шлифоване на червячна предавка и повърхност на червячна предавка на редуктора, така че широко се използва за шлифоване на малки и средни зъбни колела, особено за шлифоване на серийни зъбни колела.

Приложима машина за засипване: Kapp Niles, Liebherr, Klingelberg, Gleason, Samputensili, Mitsubishi и други.

gear worm grinding wheel.jpg

Измерения
Размер (мм)	Размер/Материал	Линейна скорост (м/с)
220-400	3SG80/100JV	63-80
Всеки нестандартен размер и зърнестост може да бъде персонализиран (да се каже размерът или чертежът е достатъчен)

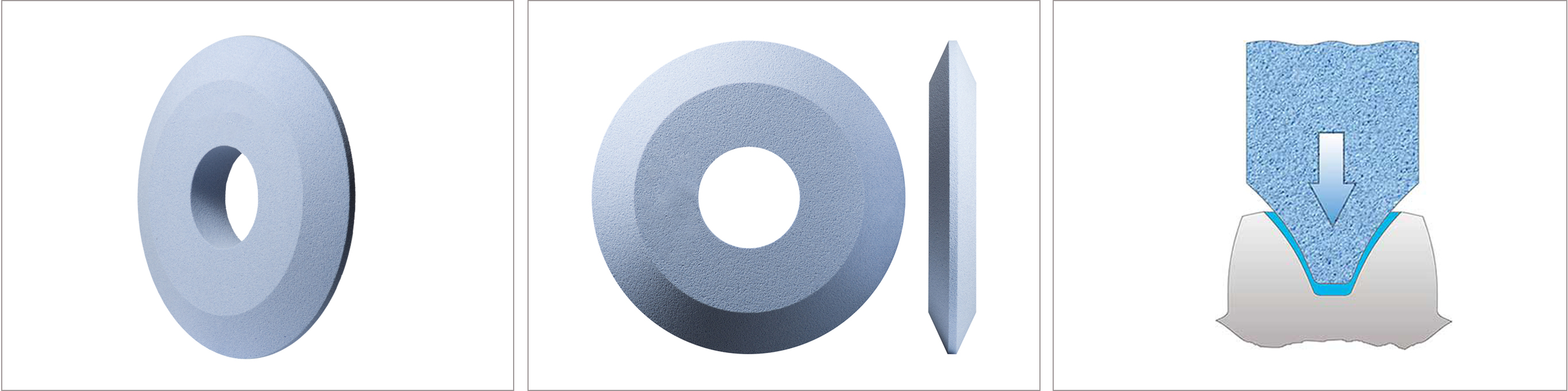

Профилно шлифовъчно колело за зъбни колела

* Профил Шлифовъчно колело за Едноребърно зъбчато колело

Шлифоването на профила на зъбчато колело е прекъснат процес на шлифоване. В противоположност на генерационното шлифоване, при шлифоването на профил се обработва зоната по зона. Профилът на шлифовалния диск напълно съвпада с готовия профил на зъбчатото колело.

Иновационната технология на Ruizuan, използваща високоефективни керамични абразиви с новоразработена свързваща система, е специално проектирана за приложението „Шлифоване с едноребърно колело“. При шлифоването с едноребърно зъбчато колело се използва гъвкава техника, при която всяка страна на зъба се шлифова индивидуално.

Приложима машина за засипване: Kapp Niles, Liebherr, Klingelberg, Gleason, Samputensili, Mitsubishi и други.

gear profile grinding wheel.jpg

Използван абразив	Код на CUMI	Обхват на грит	Диаметър		Дебелина		Скорост	Твърдост	Структура
			мм	инч	мм	инч	мпс
Керамичен алуминиев оксид	CUMISA	46-120	80-508	31/4-201	10-150	2003/8/6	35&50	G-J	8-15
Остри кристали от алуминиев оксид	71HA
Остър сплав от алуминиев оксид	55A
Розов алуминиев оксид	RAA
Всеки нестандартен размер и зърнестост може да бъде персонализиран (да се каже размерът или чертежът е достатъчен)

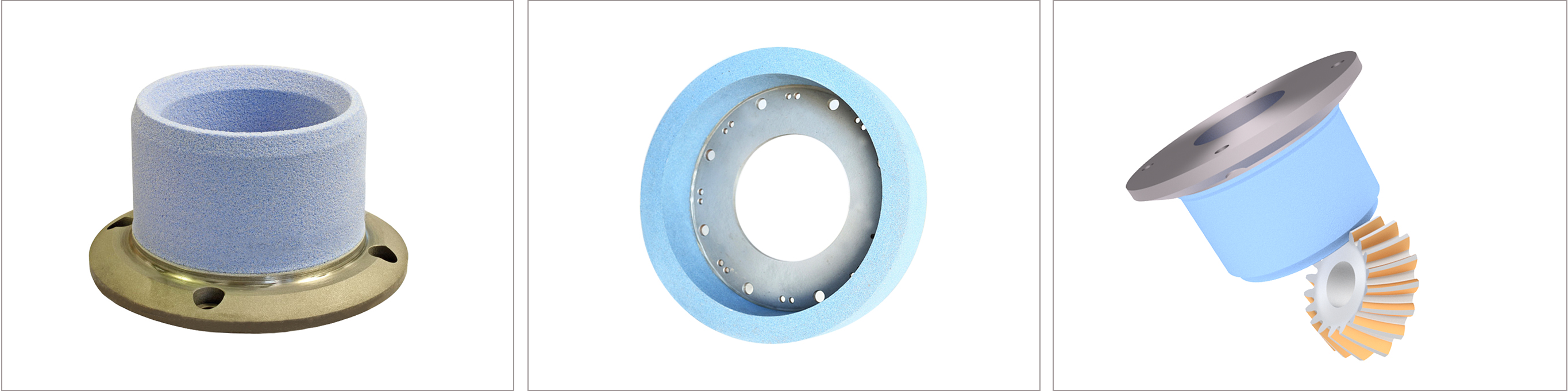

Грinda за шлифовка на конусни зъбати колела

* Чашковидни дискове за шлифоване на конични зъбчати колела

REZZ високопроизводителен шлифовъчен диск за конични зъбчати колела, който ефективно намалява шерохавостта на повърхността на зъбите, коригира кривината на зъбната повърхност и контактната площ, за да се подобри зацепването и предаването на мощност. Профилната модификация на шлифовъчния диск преди шлифоването директно определя профила на зъбната повърхност след шлифоването.

Предлагаме два варианта — с и без монтажни плочи. Те са налични в различни материали и могат да бъдат персонализирани по размер, зърнестост и др.

Шлифоване на конични зъбчати колела:

Прилагат се върху метална плоча; спиралните конични шлифовъчни дискове обикновено работят при много ниски скорости. Коничните зъбчати колела са конично оформени зъбчати колела, често използвани в диференциали. Шлифоването на спирални конични зъбчати колела се извършва с чашковидни дискове по метода на профилно шлифоване.

Приложима машина за засипване: Kapp Niles, Liebherr, Klingelberg, Gleason, Samputensili, Mitsubishi и др.

gear bevel grinding wheel.jpg

Конвенционални абразиви	TG2/VTX2 ：Тази технологична сила осигурява най-високите скорости на премахване на метал в отрасъла благодарение на най-новите и най-дълги керамични зърна.
	NQ ：Ново микроструктурирано керамично зърно, проектирано да осигури по-дълъг срок на служба на шлифовъчните дискове. Тези дискове осигуряват малко по-ниска скорост на премахване на материал, но с превъзходно крайно повърхностно качество.
	25А ：Този премиален алуминиев оксид е изгоден избор за производство, при което се обръща внимание на разходите, както и за по-стари машини.
Размер (мм)	22095170, 260110200, 33098193, по поръчка
Зърне	46–120, по поръчка

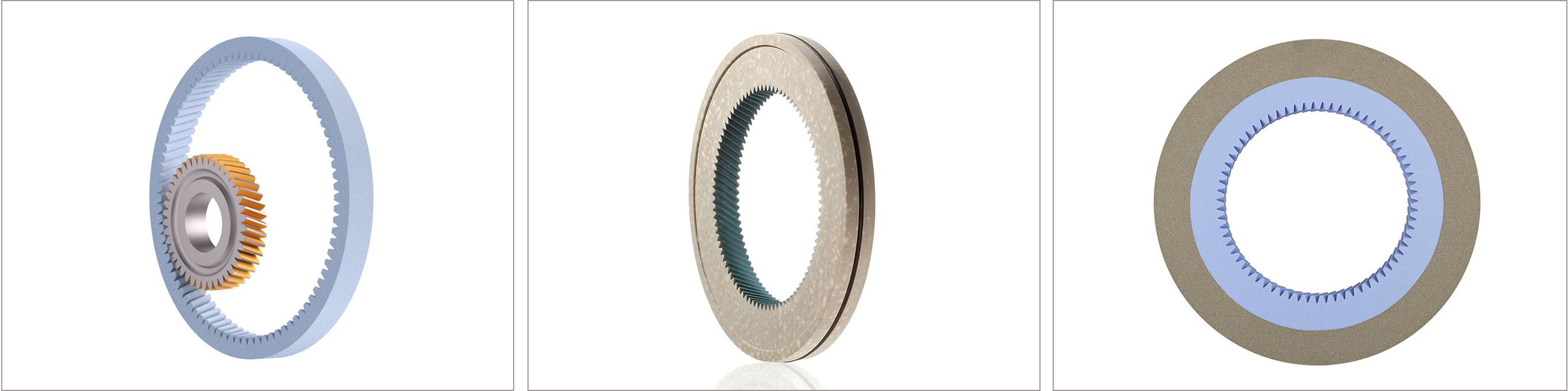

Керамични полирингове за полира на зъбати страни

* Керамични полирингове за полира на зъбати страни

Полира на зъбати колела е непрекъснат процес на прецизно обработване, при който инструментът за полира и работния материал се превъртат един върху друг. Полира на зъбати колела се извършва, за да се намали шумът в трансмисията чрез промяна на повърхностната структура на зъбатите страни.

Керамичните хонингови пръстени REZZ коригират деформации, причинени от процеса на закаляване, и удължават срока на служба на обработваната детайл.

gear honing rings.jpg

Алмазни инструменти за подравняване на шлифовъчни дискове за зъбни колела

* Алмазен ротационен подравняващ инструмент

Алмазният ролер притежава висока твърдост, голяма способност за подравняване и висока ефективност и е по-подходящ за подравняване на сложни формовани повърхности. Методите за подравняване с алмазен ролер се делят на плунжерно (напречно) и люлеещо се подравняване.

Приложение на ротационния алмазен формирач:

Алмазните валчета се използват за формиране и обработване на традиционни абразивни точилни колела и колела от CBN.

Diamond dressing tools for gear.jpg
